블록식 보강토옹벽
공법개요
'보강토 옹벽'은 검증된 시공성과 안정성으로 결속력이 뛰어나며 현장여건에 따라 내구성 및 안정성을 보장합니다.
제품소개
-

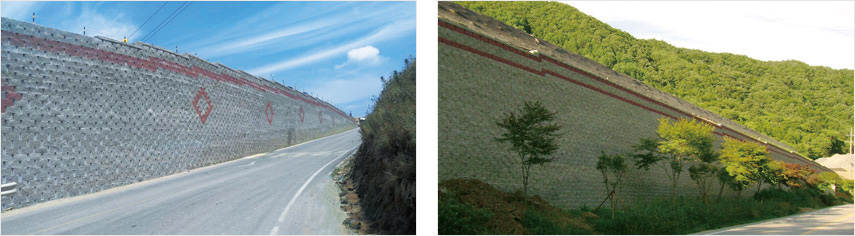

시공성과 안정성이 검증된 보강토 옹벽시스템
고강도 콘크리트로 간편한 시공 및 구조적 안정성 확보
화이버글라스 재질의 고정핀 사용으로 블록과 그리드간의 결속력 증대
현장 여건에 따라 연성, 강성그리드 적용으로 내구성 및 안정성 보장

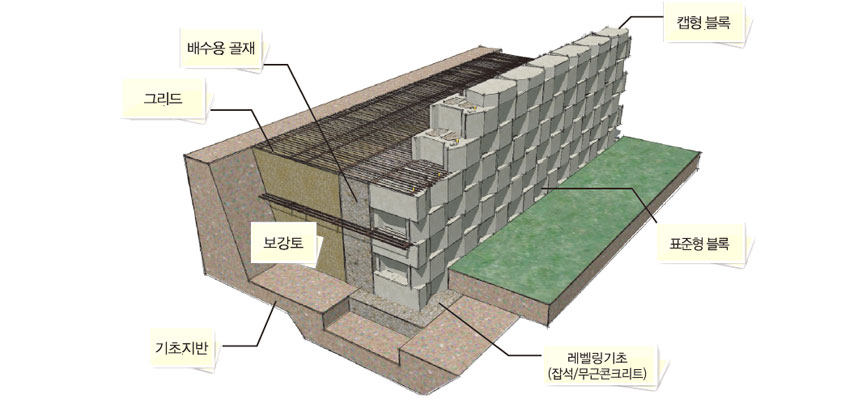

보강토 설치 구성

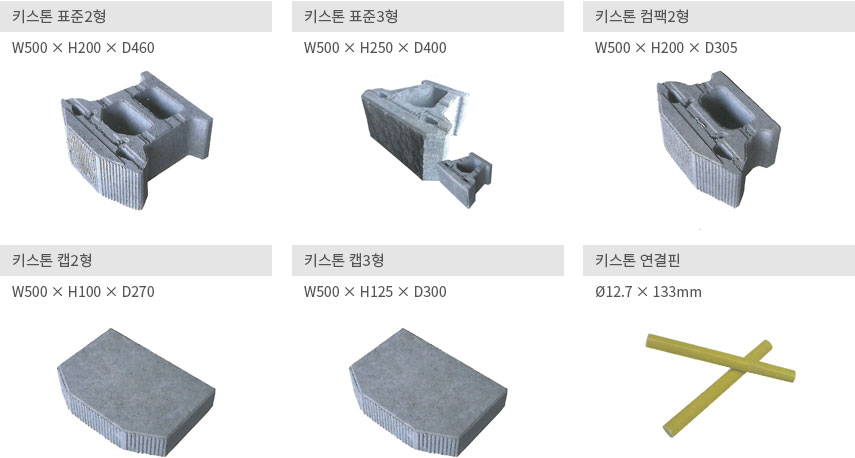

제품 구성
그리드제원
SM그리드 특징
-
내CREEP성, 내구성, 시공성 우수
높은 장기 설계 인장강도 갖는 보강토옹벽 전용 지오그리드
고강력 저신도 Polyester 원사 사용
고분자 수지로 코팅되어 외부환경으로 보호
SM그리드의 재원
| 항목(Property) | 단위 | 6T | 8T | 10T | 15T | 20T | |
|---|---|---|---|---|---|---|---|
| 장기인장강도 - 5% 신장시 설계 최대인장강도 | kN/m | 28.4 | 37.9 | 47.3 | 71.0 | 94.7 | |
| (Long term design strength at 100 years design life) in clay, silt or sand | |||||||
| 광폭인장강도(1) | 경사 | kN/m | 60 | 80 | 100 | 150 | 200 |
| (Short Term Tensile Strangth) | (MD) | ton/m | 6 | 8 | 10 | 15 | 20 |
| 위사 | kN/m | 20 | 20 | 20 | 20 | 20 | |
| (CD) | ton/m | 2 | 2 | 2 | 2 | 2 | |
| 중량 | kg | 40 | 45 | 50 | 70 | 80 | |
| 롤 폭 | m | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | |
| 롤 길이 | m | 50 | 50 | 50 | 50 | 50 | |
| 신 율(1) | 경사(MD) | % | 10 | 10 | 10 | 10 | 10 |
| 위사(CD) | % | 13 | 13 | 13 | 13 | 13 | |
| 감소계수 - 크리프 100년 설계강도(2) | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | ||
| 크리프 강도 100년 설계강도(2) | 경사(MD) | kN/m | 37.5 | 50 | 63 | 93.75 | 125 |
| 감소계수 - 시공손상(construction damage) | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | ||
| 감소계수 - 내구성(durability) | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | ||
- (1) 광폭인장시험 (Test method : ISO 10319 Geotexilies - Wide-width tensile lest)
- (2) Fiti 크리프감소계수 신뢰성 시험 결과에 따름 (according to creep rupture test code : RE-FITI-2009-023)
Tensar 그리드 특징
-
지난 20년간 전세계 각국에서 Tensar 그리드 사용으로 품질 입증
고품질, 고내구성의 폴리머 사용
그리드의 균질한 제작 노하우
균일한 물성치와 시험결과 값으로 구조계산시 신뢰성 향상
| 구분 | 단위 | RE520 | RE540 | RE560 | RE570 | RE580 | 40RE | 55RE | 80RE | 120RE | 160RE |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Polymer | High density Polyethylene | ||||||||||
| Carbon | 2% | 2% | |||||||||
| black | |||||||||||
| 최소함량 | |||||||||||
| 폭 | m | 1.3 | 1.3 | 1.3 | 1.3 | 1.3 | 1.3 | 1.3 | 1.3 | 1.3 | 1.3 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 길이 | m | 75 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 30 |
| 단위중량 | kg/m2 | 0.36 | 0.45 | 0.65 | 0.87 | 0.98 | 0.34 | 0.42 | 0.6 | 0.94 | 1.26 |
| 중량 | kg/roll | 37 | 31 | 44.5 | 58.8 | 67 | 24 | 29 | 41 | 63 | 51 |
| 치수 | AL | mm | 235 | 235 | 235 | 235 | 235 | 235 | 235 | 235 | 235 | 230 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AT | mm | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | |
| BWT | mm | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | |
| FWL | mm | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 |
| 기준 인장 강도 |
KN/m | 50 | 60 | 80 | 110 | 140 | 40 | 55 | 80 | 120 | 160 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 허용 장기 인장 강도 |
KN/m | 24.66 | 30.29 | 41.33 | 55.65 | 63.87 | 20.7 | 25.5 | 34 | 48.7 | 61.7 |
적용분야
환경에 맞는 다양한 시공으로 더욱 안전하고 아름다운 구조물을 창조합니다.
-

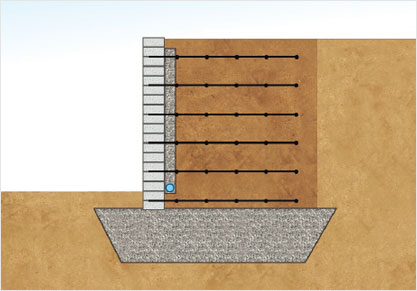

기초지반이 연약지반인 경우
-

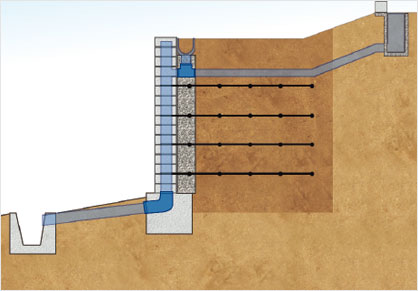

배수블록을 적용하는 경우
-

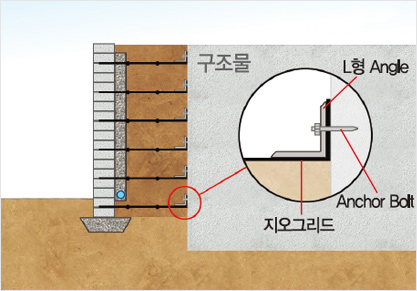

옹벽 배면에 구조물이 인접한 경우
-

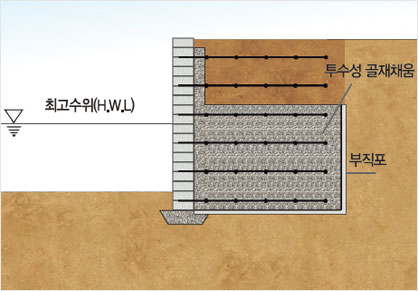

하천 및 호수 주변에 적용되는 경우
-

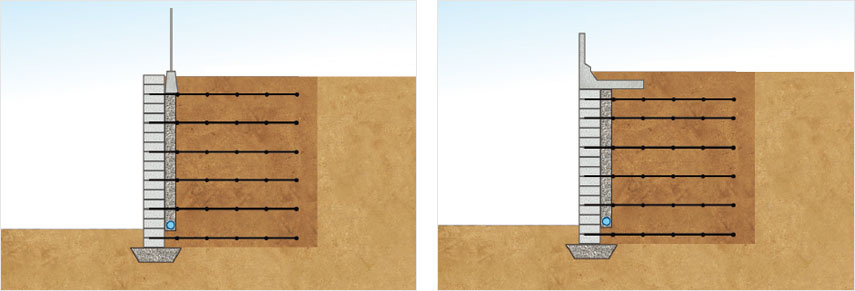

옹벽상부에 방호벽, 가드레일, 휀스 등이 설치되는 경우

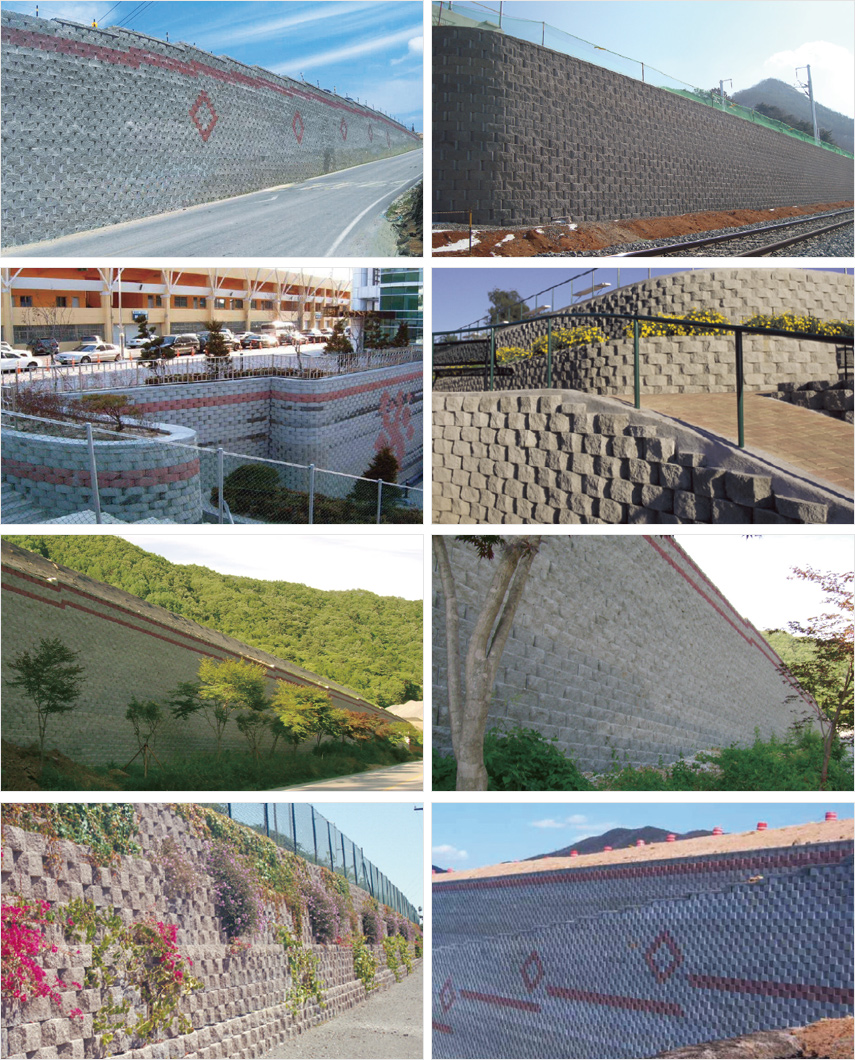

시공실적
| 시공년도 | 발주처 | 시공사 | 공사명 |
|---|---|---|---|
| 2009. 01 | 삼성 에버랜드 | 태아산업개발 | 김천솔라플랜트 건설공사 |
| 2009. 04 | 원주지방국토관리청 | 유진이앤씨 | 정선국도유지사무소 신축공사 |
| 2009. 08 | 서천군청 | 신한종합건설 | 충남에니메이션고등학교 축구장 인조잔디 설치공사 |
| 2009. 10 | 진주국도유지사무소 | 고은건설 | 국도77호선 용정지구 위험도로 개량공사 |
| 2010. 04 | 수원국도관리사무소 | 석진건설 | 국도45호선 퇴촌지구 단구간 확장공사 |
| 2010. 01 | 대전지방국토관리청 | 경남기업 | 청양~홍성(제2공구) 도로건설공사 |
| 2012. 02 | 경기도시공사 | STX건설 | 양주 홍죽 일반산업단지 부지조성공사 |
| 2012. 02 | 용인시 | 원하종합건설 | 동백~마성간 도로개설공사 |
| 2013. 05 | 한국토지주택공사 | 계룡건설 | 포항동빈내항 수로복원 조성공사 |
| 2013. 06 | 이천시 | 코오롱글로벌 | 이천시 유산~매곡간 도로확포장공사 (2공구) |
| 2013. 11 | 대전지방국토관리청 | 계룡건설 | 인포-보은(제1공구) 도로건설공사 |
| 2014. 10 | 옥산주택조합 | 코오롱글로벌 | 청원 옥산지역주택조합 공동주택 신축공사 |
| 2015. 08 | 부산지방국토관리청 | 남양건설 | 고령-성주2 국도건설공사 |
| 2015. 09 | 행정중심복합도시건설청 | 우석건설 | 오송~청주공항 도로건설공사 |
| 2016. 10 | 한국도로공사 | 소복건설 | 고속도로 제32호선 아산-천안간 건설공사 |
