강관앵커
공법개요
정착장에 강연선과 더불어 강성이 큰 강관을 적용하여 응력집중에 의한 그라우트체의 균열발생을 방지하고 전단파괴에 대한 저항력을 높여 안정적인 하중전이가 가능하며, 필요시 강관을 통한 그라우팅이 가능하여 주변지반의 마찰력증대 및 확실한 정착장의 확보로 앵커의 정착력을 증대시키는 공법
적용범위
-
정착장에 강연선과 더불어 강성이 큰 강관을 적용하여 그라우트체의 균열을 방지하고 정착장의 전단파괴에 대한 저항력을 높임으로써 앵커의 설계력 확보에 유리
필요시 파쇄가 심한 암반, 풍화암, 느슨한 토사 등의 불량한 지반에는 강관을 통한 그라우팅이 가능하여 주변지반의 강도증가와 확실한 정착장 확보
집중된 하중에 의한 그라우트 구근의 파괴에 대하여 그라우트체를 강관으로 보강하여 그라우트체의 균열 없이 안정적으로 하중이 전이되는 구조
공법구성

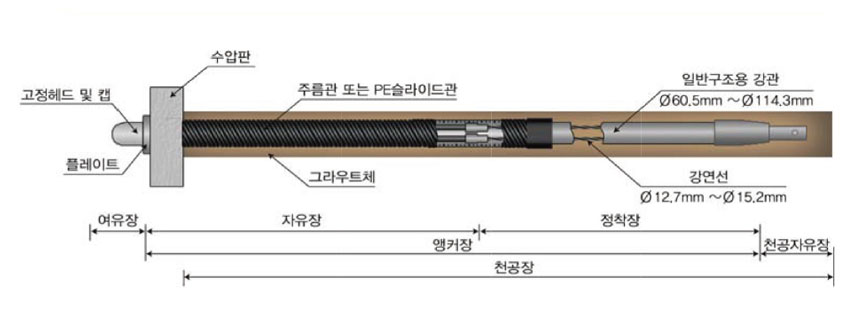

구조 및 보강원리
-

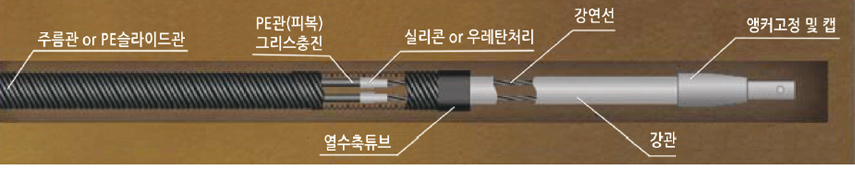

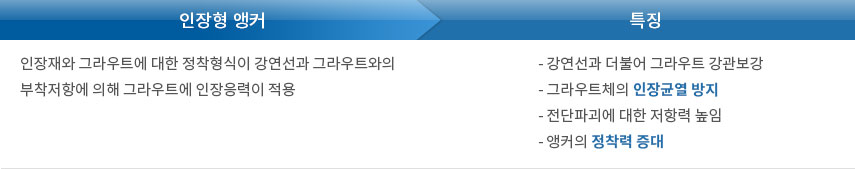

인장형
정착장에 피복이 안된 강연선과 결합된 강관이 그라우트체에 보강되어 응력집중에 의한 인장균열에 대한 저항력을 높여 앵커의 정착력 증대
-

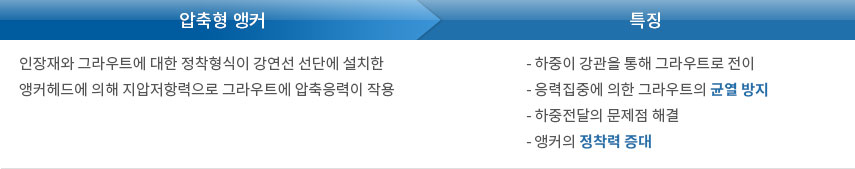

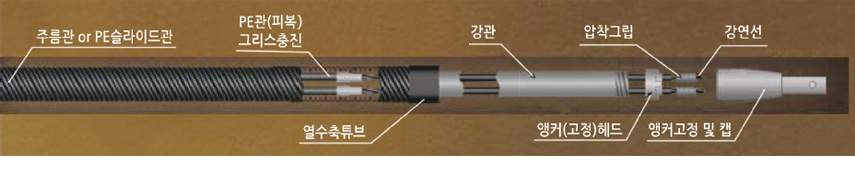

압축형
앵커의 하중이 강관을 통해 그라우트체로 전이되는 구조로 정착장에서 발생할 수 있는 응력집중에 의한 그라우트의 균열발생 및 하중전달의 문제점을 해결하여 안정적인 하중전달이 가능
하중제원
15.2 Ø P.C STRAND
KSD7002기준| TYPE | 본수(본) | 극한하중Tus(ton) | 항복하중Tys(ton) | 허용하중Ta(ton) |
|---|---|---|---|---|
| SG30 | 2 | 53.2 | 45.2 | 31.9 |
| SG45 | 3 | 79.8 | 67.8 | 47.8 |
| SG60 | 4 | 106.4 | 90.4 | 63.8 |
| SG75 | 5 | 133.0 | 113.0 | 79.8 |
| SG90 | 6 | 159.6 | 135.6 | 95.7 |
| SG105 | 7 | 186.2 | 158.2 | 111.7 |
| SG120 | 8 | 212.8 | 180.8 | 127.6 |
12.7 Ø P.C STRAND
KSD7002기준| TYPE | 본수(본) | 극한하중Tus(ton) | 항복하중Tys | 허용하중Ta |
|---|---|---|---|---|
| SG20 | 2 | 37.4 | 31.8 | 22.4 |
| SG30 | 3 | 56.1 | 47.7 | 33.6 |
| SG40 | 4 | 74.8 | 63.6 | 44.8 |
| SG50 | 5 | 93.5 | 79.5 | 56.1 |
| SG60 | 6 | 112.2 | 95.4 | 67.3 |
| SG70 | 7 | 130.9 | 111.3 | 78.5 |
| SG80 | 8 | 149.6 | 127.2 | 89.7 |
| SG90 | 9 | 168.3 | 143.1 | 100.9 |
| SG100 | 10 | 187.0 | 159.0 | 112.2 |
| SG110 | 11 | 205.7 | 174.9 | 123.4 |
| SG120 | 12 | 224.4 | 190.8 | 134.6 |
- - 표 이외의 사양가능
- - 평상시 Ta = min (0.6Tus, 0.75Tys) 건설공사 비탈면 설계기준 (2016)
앵커
-
Head
-
Wedge
시공순서
정확한 설계와 시공으로 기능성, 심미성, 경제성을 모두 만족할 수 있도록 최선을 다하고 있습니다.
-

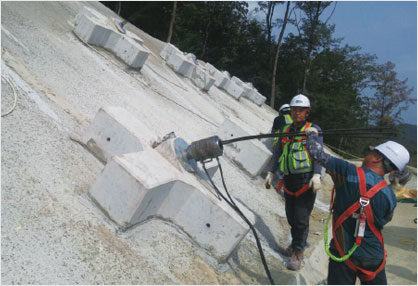

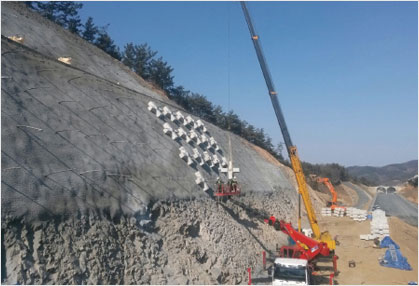

1 천공
-

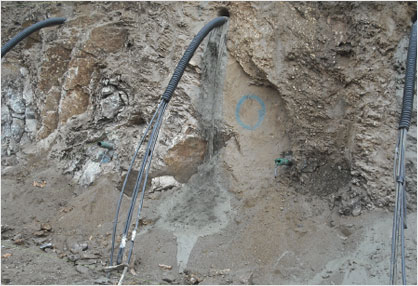

2 강관앵커 설치
-

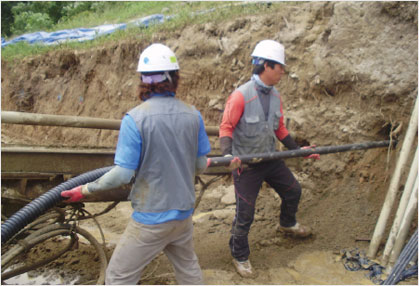

3 그라우팅
-
4 수압판 설치
-
5 인장 작업
-

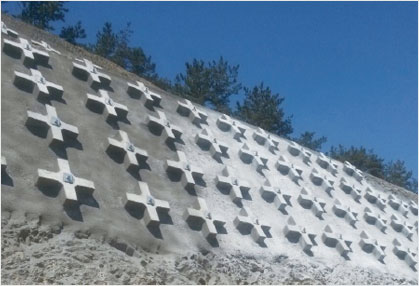

6 시공 완료
-
