강관 다단그라우팅
공법개요

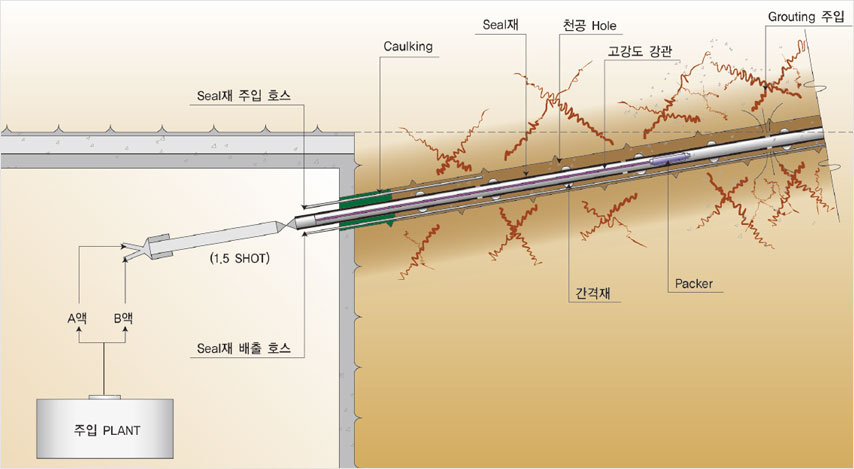

터널 굴착 전에 강관을 적절한 형상으로 배열 설치하고 강관 내측에 삽입한 패커를 이용하여 주변지반에 그라우트를 다단주입함으로서 강관과 지반을 일체화시켜 터널에 가해지는 상재하중, 토압 등을 분산 및 경감시키는 공법
적용범위
-
주입재에 의한 외곽 차수
상부 토압의 경감
지표침하 및 천단침하 경감
강관에 의한 BEAM체 형성
이완영역의 감소
측벽부의 변위 억제
공법특성
-
고강도 강관과 주변지반을 일체화시켜 낙반 및 여굴을 효과적으로 방지
지반보강과 차수효과를 동시에 얻을 수 있음
강관제작이 쉽고 재료가 저렴하여 경제적
무기질계 지반주입재 사용으로 강한 침투력, 고강도, 고내구성 및 친환경적

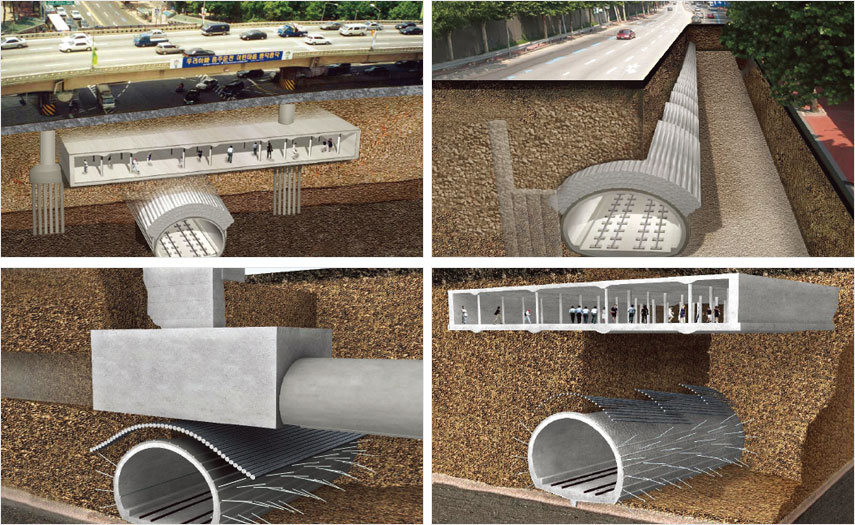

공법 적용의 범위
-
도로 및 철도 횡단
-
터널 갱구부 보강
-
단층파쇄대, 붕괴성 지반 통과시
-
지상 및 지중구조물 주변 통과시
-
연약지반에서의 터널 굴착시
-
대단면 터널 시공시
시공순서
정확한 설계와 시공으로 기능성, 심미성, 경제성을 모두 만족할 수 있도록 최선을 다하고 있습니다.
-

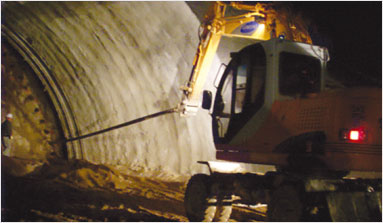

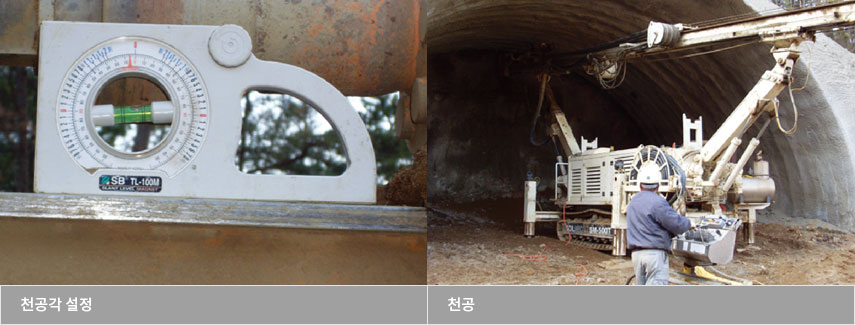

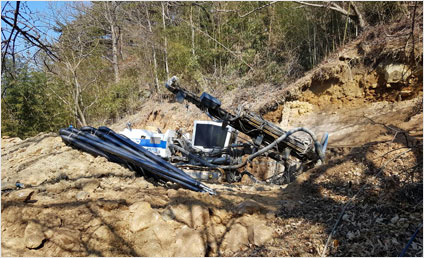

1 천공
-

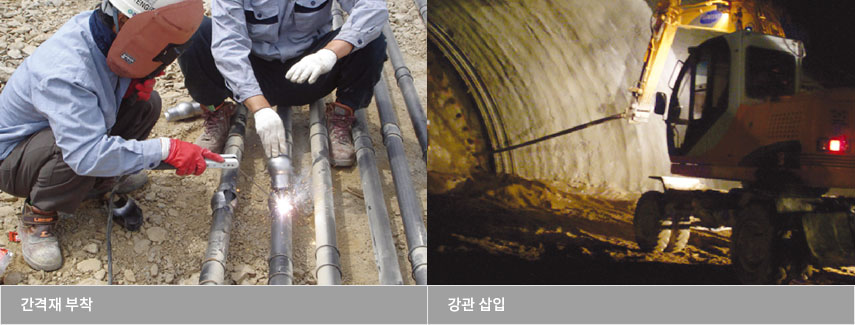

2 강관삽입
-

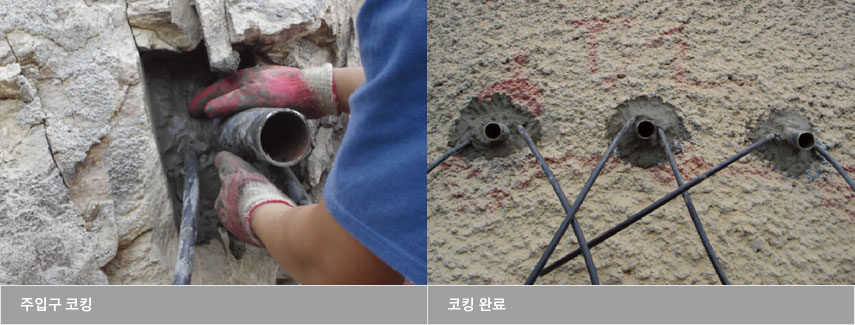

3 주입구 코킹
-

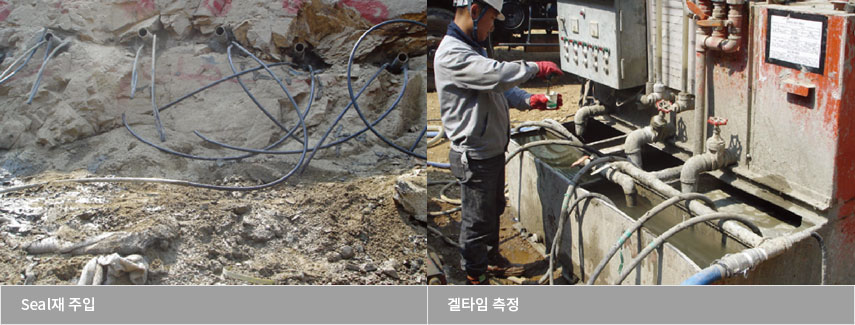

4 Seal재 주입
-

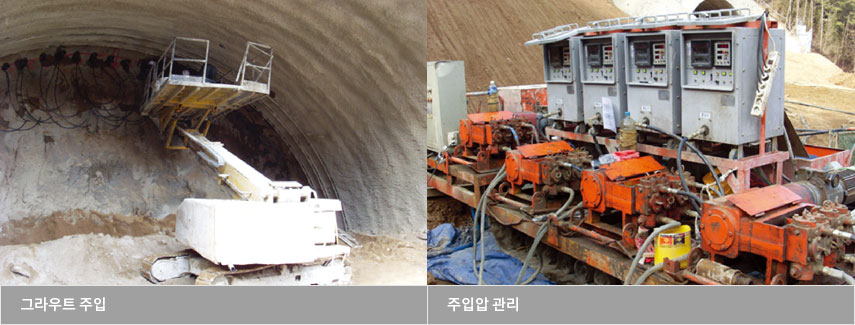

5 그라우트 주입
-

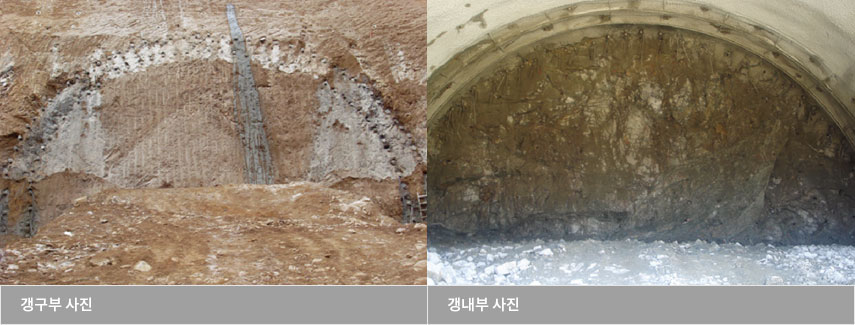

6 보강완료
-

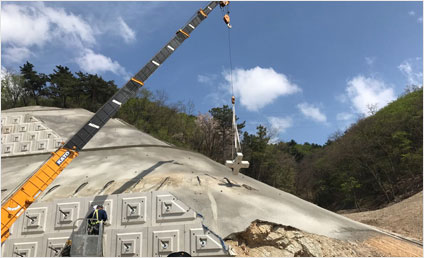

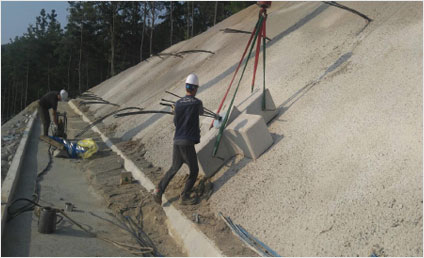

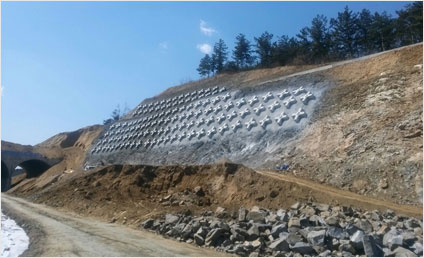

영천댐 보조여수로
-

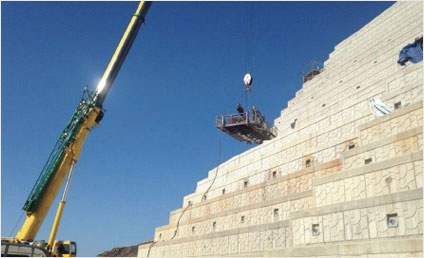

청원~상주간 고속도로
-

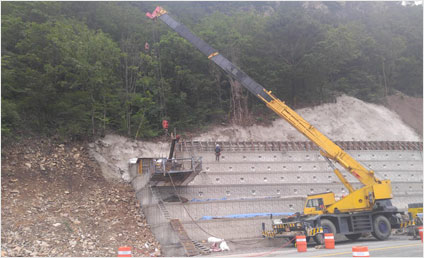

하리~광산간 도로 사면보강 공사
-
청원~상주간 고속도로 보은터널 갱구부
-
북면~용대간 도로 용대2터널 갱구부
-

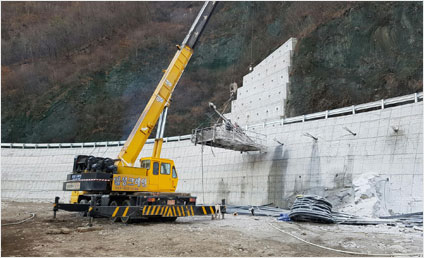

봉산배수지 사면공사
-

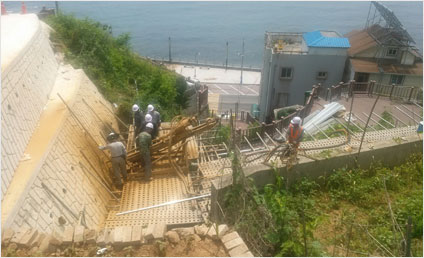

금암~신선간 위험도로 개선사업
-
더존디지털 벤처단지 조성사업
-

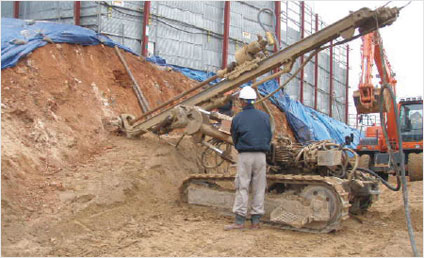

도화동 지역주택조합 신동아아파트
-
대산-석문 도로건설공사
-
상주~영천 고속도로 민간투자사업(4공구)
-

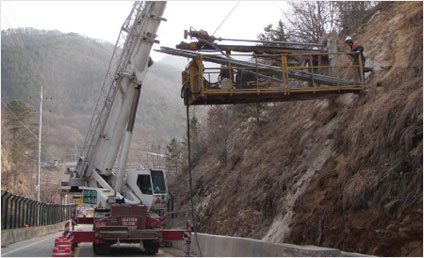

지방도 391호선 수해복구공사
시공실적
| 시공년도 | 발주처 | 시공사 | 공사명 |
|---|---|---|---|
| 2012. 12 | 대전지방국토관리청 | 이수건설 | 청주시국도대체우회도로 (북일~남일1-1공구) 건설공사 |
| 2013. 06 | 동해시 | 만호건설 | 묵호14 재해위험지구 정비공사 |
| 2013. 07 | 대전지방국토관리청 | 대우건설 | 대산-석문 도로건설공사 |
| 2013. 09 | 충청북도 | 원하종합건설 | 운암-미원간 도로건설공사 |
| 2013. 12 | 대전지방국토관리청 | 경남기업 | 갈산-해미(서천판교우회) 도로건설공사 |
| 2016. 06 | 강릉국토관리사무소 | 고려개발 | 국도46호선 인제 북 용대1지구 위험도로 개선공사 |
| 2016. 10 | 정선국토관리사무소 | 동서토건 | 국도31호선 영월 연하 석축보강공사 |
